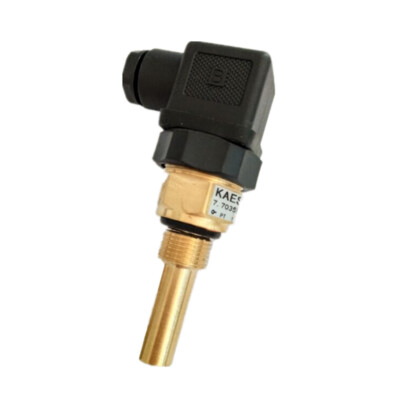

Kaeser Temperature Sensor 7.7035.E1
Kaeser Temperature Sensor 7.7035.E1 (atau sering disebut 7.70351) adalah sensor suhu tipe RTD (Resistance Temperature Detector) PT1000 yang digunakan untuk memantau suhu udara kompresi dan suhu oli (Airend Discharge Temperature) pada unit kompresor Kaeser.
1. Spesifikasi Teknis (Technical Specifications)
| Fitur | Detail Spesifikasi |
|---|---|
| Part Number | 7.7035.E1 / 7.7035.1 |
| Tipe Sensor | Platinum Resistance (PT1000) |
| Rentang Suhu | -50°C hingga +200°C |
| Sinyal Output | Resistance (Ohm) |
| Material Probe | Stainless Steel |
| Ukuran Drat (Port) | G 1/4″ atau M12 x 1.5 (Tergantung Varian) |
| Koneksi Listrik | L-Plug (DIN 43650) atau M12 Connector |
| Akurasi | Kelas A (DIN EN 60751) |
2. Kompatibilitas Unit (Unit Compatibility)
Sensor ini merupakan standar untuk pemantauan suhu pada sistem Sigma Control dan Sigma Control 2.
| Seri Kompresor | Model Seri |
|---|---|
| Kaeser SX | SX 3, SX 4, SX 6, SX 8 |
| Kaeser AS | AS 20, AS 25, AS 31 |
| Kaeser ASD | ASD 35, ASD 40, ASD 50 |
| Kaeser BSD | BSD 62, BSD 75, BSD 81 |
| Kaeser CSD | CSD 82, CSD 102, CSD 122 |
| Kaeser DSD | DSD 141, DSD 171, DSD 201 |
3. Cross Reference (Referensi Silang)
Daftar ini merujuk pada manufaktur instrumen asli (OEM) yang memproduksi sensor dengan spesifikasi PT1000 untuk Kaeser.
| Brand / Manufaktur | Part Number |
|---|---|
| KAESER | 7.7035.E1 |
| KAESER | 7.7035.1 |
| JUMO | 902044 (Kaeser Series) |
| WIKA | TR30 Series (PT1000) |
| HUBA CONTROL | Type 604 |
⚓ Poin Penting: Pastikan sensor yang Anda ganti adalah tipe PT1000, bukan PT100. Meskipun bentuknya mirip, nilai resistansinya berbeda jauh dan akan menyebabkan pembacaan suhu “Error” atau “High Temp” pada panel Sigma Control jika tertukar.
